详解 GCanvas 渲染引擎原理和机制

HTML5 herman 5563浏览 0评论
公告:“业余草”微信公众号提供免费CSDN下载服务(只下Java资源),关注业余草微信公众号,添加作者微信:xttblog2,发送下载链接帮助你免费下载!
本博客日IP超过2000,PV 3000 左右,急需赞助商。
极客时间所有课程通过我的二维码购买后返现24元微信红包,请加博主新的微信号:xttblog2,之前的微信号好友位已满,备注:返现
受密码保护的文章请关注“业余草”公众号,回复关键字“0”获得密码
所有面试题(java、前端、数据库、springboot等)一网打尽,请关注文末小程序
视频教程免费领
腾讯云】1核2G5M轻量应用服务器50元首年,高性价比,助您轻松上云

GCanvas 不是什么新鲜的技术,而是阿里团队在很早就发布的一个组件库。最近 GCanvas 团队,开源了 GCanvas,而且是和 GCanvas 一起,共开源了 3 款产品。

目前使用 GCanvas 的人还不是很多,但是不能否定大家对 GCanvas 的热情。本文将根据官方的一些文档和开源代码,试着阐述一些 GCanvas 的渲染引擎的原理和运行机制。

GCanvas 提供了一套类似于 H5 Canvas 标准的 JavaScript API。基于这套 API 可以方便的去做图形绘制、动画渲染等,开发的体验与 H5 GCanvas 是完全一样的。

GCanvas 介绍

GCanvas 发展经历了两个阶段。

  • 第一阶段,2014 年中到 2015 年底,解决 Android 平台 WebView Canvas 渲染性能差的问题。
  • 第二阶段,2016 年 11 月到现在,为前端提供 Native 图形绘制能力。

用一句话来概括 GCanvas,即遵循 W3C 标准,移动端的跨平台的高性能图形渲染引擎。可以从三个方面来解释。

  • 遵循 W3C 标准
    GCanvas 提供了一套类似于 H5 Canvas 标准的 JavaScript API,开发人员基于这套 API 可以方便的去做图形绘制、动画渲染等。开发的体验与 H5 Canvas 是完全一样的。

  • 跨平台
    GCanvas 的内核基于 OpenGL ES, 用 C++ 实现了一套用于描述 Canvas 标准 API 的接口实现。我们将其称为渲染引擎内核。并通过交叉编译,使得可以适配 Android、iOS 这两大主流移动平台,因而具有跨平台的特性。

  • 高性能
    早期移动平台上 H5 Canvas 去做一些复杂的动画或游戏,在 WebView 上的体验非常差。 主要原因是 WebView 对 GPU 硬件加速的支持差。高性能则是充分利用了 GPU 硬件的渲染能力,主要体现两个方面:

    • 对于 Android 3.0 以前的系统,Android 的渲染管线是不支持硬件加速的,WebView 中的 Canvas 不能获得 GPU 的图形渲染能力的支持。对于这类系统,通过 GCanvas 可以获得更底层的 OpenGL ES 的硬件加速能力提高渲染效率。
    • 链路上来看,缩短了调用路径,提高了渲染性能。使用了 GCanvas 则不需要经过 WebView 内部的复杂逻辑处理和图层树渲染,而是让 JavaScript 通过桥接方式直接调用渲染引擎内核(OpenGL ES)。

GCanvas 组成

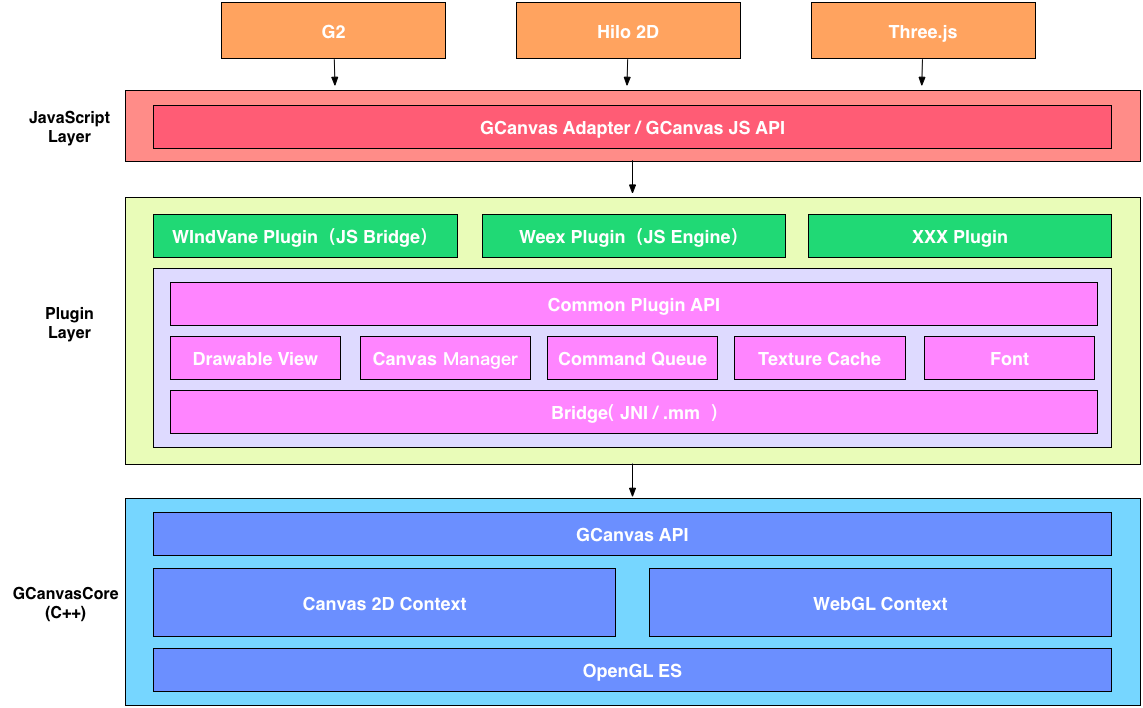

GCanvas 组成

如上图所示 GCanvas 由三层组成 JavaScript 层、插件层、核心渲染库。

  • JavaScript 层
    JavaScript 提供对外统一的 API,支持 Canvas 2D 和 WebGL 的功能接口。接口支持情况请参考 API 覆盖

  • 插件层
    插件层核心包含三部分。

    • Bridge 桥接
      JavaScript 到 Native 的桥接,比较主流的方式 JSBridge 和 JSBinding。JSBridge 实现方式,如 Cordva、WebviewJavascriptBridge 等。 还可以用 JSBinding 方式来实现,如 V8、JavascriptCore 等。实际的应用场景中这两种桥接方式都有支持。

    • 通用插件
      通用插件包含了通用插件接口与实现、GCanvas 的管理、渲染命令队列管理、纹理缓存等。支持不同类型桥接方式下的扩展。

    • 系统适配
      系统适配涉及 Android 和 iOS 对 OpenGL ES 实现的差异,网络图片下载,字体渲染等方面。

  • 核心渲染库
    核心渲染库包括对外统一的接口,以及 Contex2D 和 WebGL 模块,底层则是对 OpenGL ES API 等分装。

GCanvas 流程

GCanvas 流程

上图是 JavaScript 层渲染核心库的概要流程,关键的两个流程是初始化和渲染。

  • 初始化
    初始化,JavaSript 层获取配置判断运行环境,通过桥接层,插件层完成视图和 GCanvas 的创建。进一步完成对 OpenGL 环境的初始化。

  • 渲染
    渲染,JavaScript 层将所有的API调用托管,并且转换成自定义的命令格式(命令类型 + 参数的组合)。渲染触发则由 JavaScript 定时器触发或者手动触发的方式,将这些命令下发到渲染核心库执行。

以 Weex 为例, 绘制图形和图片的测试代码如下。

<template>
	<div ref="test">
		<gcanvas ref="canvas_holder" style="width:750; height:750; background-color:rgba(0, 0, 0, 0.1)"></gcanvas>
	</div>
</template>
<script>
	var GCanvas=require('weex-gcanvas');
	var Image=require('weex-gcanvas/gcanvasimage');

	module.exports = {
		mounted: function () {
		  // 业余草:www.xttblog.com
		  //1、初始化 GCanvas
			var ref = this.$refs.canvas_holder;
			var gcanvas = GCanvas.start(ref);
			var ctx = gcanvas.getContext('2d');

			//2、执行渲染操作
			//rect
			ctx.fillStyle = 'red';
			ctx.fillRect(0, 0, 100, 100);

			//rect
			ctx.fillStyle = 'black';
			ctx.fillRect(100, 100, 100, 100);
			ctx.fillRect(25, 210, 700, 5);

			//circle
			ctx.arc(450, 200, 100, 0, Math.PI * 2, true);
			ctx.fill();

			//drawImage
			var image = new Image();
			image.onload = function(){
				ctx.drawImage(image, 100, 330);
				ctx.drawImage(image, 100+300, 330, 225, 75);
			}
			image.src = 'https://www.xttblog.com/...xxx/OpenGL-ES_100px_May16_225_75.png';
		}
	};
</script>

通过 Weex Playground 运行结果如下

具体分析下整个流程。结合插件层和核心渲染库来分析。

  • 插件层流程
    以 iOS 为例分析,Android 的过程是类似的。

    • GLKView 视图创建,并且与 GCanvas 对象建立绑定关系;
    • GCVCommon,资源加载与纹理绑定;
    • GCanvasPlugin,设置位置信息、设备比率、下发渲染命令;
  • 渲染库流程

GCanvas 渲染库流程

渲染命令的解析,最终通过调用 OpenGL ES 的方法或组合方法来实现 Context2D 和 WebGL 的效果,生成帧缓存,提交给 GPU 渲染,最后在绑定的 GLKView 视图上显示。

  • Context2D,需要实现诸如 GPath、GTexture、GTransform、GTriangulate 等来实现 Canvas 的渲染效果;
  • WebGL 相对简单,WebGL1.0 的 API 基本都能与从 OpenGL ES2.0 找到与之相对应的 API;

GCanvas 测试例子

下面给出一些 GCanvas 的案例。

  • GCanvas 与 H5 Canvas 性能对比

    GCanvas 与 H5 Canvas 性能对比

    Android 平台,左边是 GCanvas,右边是 H5 Canvas。同屏渲染图片越多,性能差异越明显。

  • Hilo 2D
    100 条鱼

    基于 Hilo 2D 动画库,满屏鱼的动画测试。

  • Chart 图标渲染
    Chart 图标库的渲染效果

    基于图表库,不同类型的图表渲染测试。
